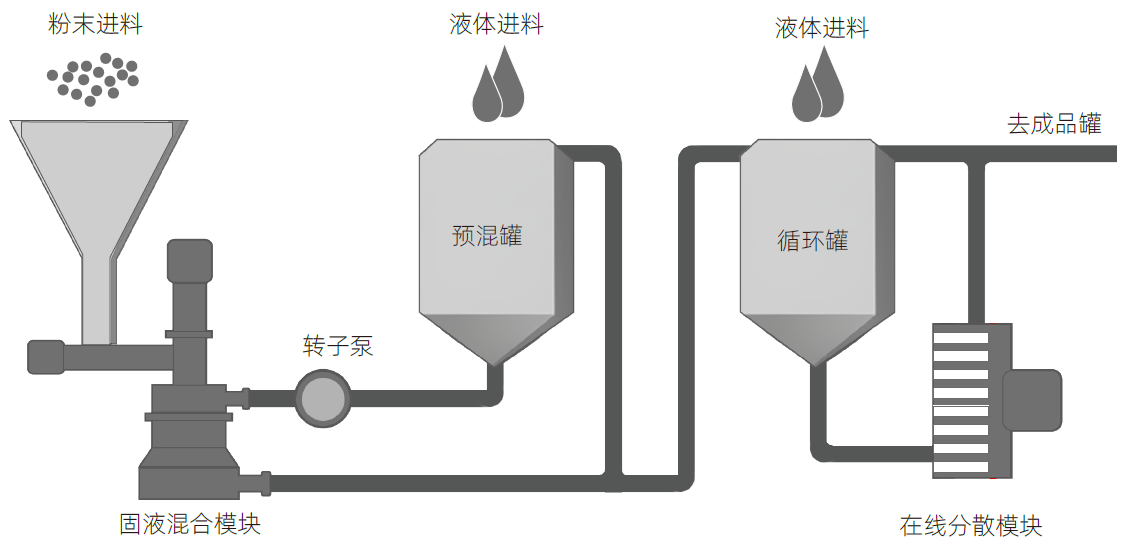

循环式高效制浆系统（Vorlenmix）的核心是将粉末/液体预混合和精细分散集成在一台机器中，能够快速地完成高质量电池浆料的制备。在该系统中，粉末团聚体首先被打散头打散成烟雾状。在由文丘里效应而产生的真空加持下，粉末被离心产生的环状“液帘”快速润湿而完成预混合。预混合后的浆料从转子和定子之间的狭窄间隙中穿过，以获得高剪切速率下的分散。得益于高流量的循环方式，整批物料在很短时间内就能完成多次分散，以获得成品浆料。
高效
低成本
低能耗
易维护
团聚体
| 高效循环制浆实例（基于100L循环制浆机为例） | |||
|---|---|---|---|
 | 正极 LFP制浆时间：20次循环<1 h（>100 L/h） 浆料固含量：60~66% 成品浆料粘度 ：5000~12000 mPa·s 浆料细度：<10 μm |  | 正极三元制浆时间：15次循环<45 min（>133 L/h） 浆料固含量：70~78% 成品浆料粘度：5000~10000 mPa·s 浆料细度：<25 μm |
 | 负极石墨制浆时间：20次循环<1 h（>100 L/h） 浆料固含量：50~58% 成品浆料粘度：2000~5000 mPa·s 浆料细度：<25 μm |  | 负极硅碳制浆时间：30次循环<1.5 h（>67 L/h） 浆料固含量：40~50% 成品浆料粘度：3000~6000 mPa·s 浆料细度：<25 μm |
锂离子电池正负极材料的分散制浆及各种微纳材料的浆料制备，具有较高的生产效率及优异的分散品质
| 产品型号及参数（具体参数以最终配置为准） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 设备型号 | SSZJ-20 | SSZJ-100 | SSZJ-400 | SSZJ-800 | SSZJ-1200 | SSZJ-1600 | SSZJ-2000 | SSZJ-2500 |
| 生产能力 | 0~20L/h | 0~100L/h | 0~400L/h | 0~800L/h | 0~1200L/h | 0~1600L/h | 0~2000L/h | 0~2500L/h |
| 对应年产能（铁锂体系） | / | ~0.2GWh | ~1GWh | ~2GWh | ~3GWh | ~4GWh | ~5GWh | ~6GWh |
| 装机功率 | 30kW | 50kW | 100kW | 130kW | 240kW | 260kW | 320kW | 400kW |
| 占地空间（长*宽*高） | 3*2.5*2.5(m) | 3x3x3.5(m | 4x3x4.5(m) | 5x4x5.5(m) | 6x4.5x6.5(m) | 6x4.5x7(m) | 6x5x7.5(m) | 6x5x8(m) |
| 地面承重 | 800kg/m² | 800kg/m² | 1000kg/m² | 1200kg/m² | 1500kg/m² | 1500kg/m² | 1500kg/m² | 2000kg/m² |
